Secteur
Réfractaires pour la chimie et la pétrochimie

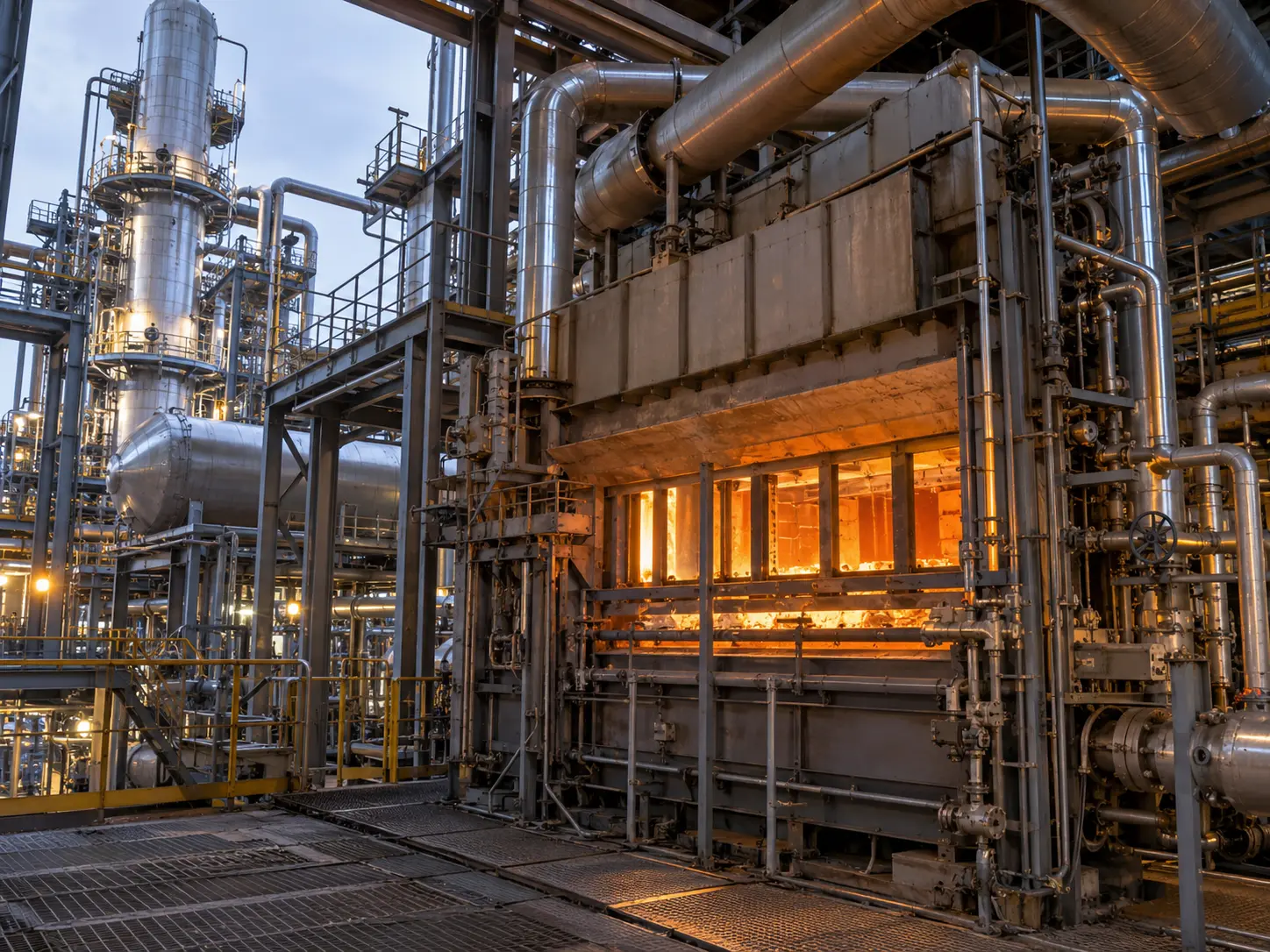

Dans les usines chimiques et pétrochimiques, les réfractaires garnissent les gazéifieurs à suspension charbon-eau et à résidus pétroliers, les reformeurs secondaires, les réacteurs de noir de carbone, les fours de production d’hydrogène, les générateurs de gaz et les fours de craquage. Les schémas de gazéifieurs de la référence technique construisent le garnissage à partir d’une face de travail en brique à haute teneur en chrome, d’un doublage en brique de chrome-corindon, d’une couche isolante en brique à bulles d’alumine, de bétons réfractaires et d’un revêtement ou feutre en fibre céramique contre la virole.
Exigences réfractaires — Chimie et pétrochimie
La référence technique de la pétrochimie est organisée par équipement, et ses pages les plus utiles sont quatre schémas de garnissage : le gazéifieur à suspension charbon-eau Texaco, le gazéifieur à suspension charbon-eau à quatre injecteurs, le reformeur secondaire et le gazéifieur à résidus Texaco. Chaque schéma est une légende de couches nommées plutôt qu’une liste de produits, et les quatre sont délibérément différents les uns des autres.
Les deux schémas à suspension charbon-eau se construisent vers l’extérieur, d’une face de travail en brique à haute teneur en chrome, en passant par la brique de chrome-corindon, la brique à bulles d’alumine et les bétons réfractaires, jusqu’à un revêtement en fibre céramique ; la version à quatre injecteurs ajoute un feutre de fibre céramique. Le schéma du gazéifieur à résidus remplace la face de travail au chrome par une brique de corindon de haute pureté et insère une couche de brique isolante légère. Le schéma du reformeur secondaire est plus simple encore : bétons réfractaires, brique de corindon et bétons réfractaires isolants.
Le tableau ci-dessous suit ces légendes et la phrase d’application imprimée sur chaque fiche produit. Les chiffres de durée de vie et les nombres d’installations qui figurent dans la référence technique sont exclus de ce site et ne sont pas cités. Lorsqu’une couche n’est nommée qu’en termes généraux, le terme est présenté tel quel plutôt que ramené à un produit précis.
Où les réfractaires sont utilisés
4 équipements et zones
Gazéifieur à suspension charbon-eau
Texaco Coal Water Slurry Gasifier / 4 Jets Coal Water Slurry Gasifier
La référence technique donne deux schémas. Tous deux construisent le garnissage en couches, du côté procédé vers l’extérieur : brique à haute teneur en chrome, brique de chrome-corindon, brique à bulles d’alumine, bétons réfractaires et revêtement en fibre céramique ; le schéma à quatre injecteurs ajoute un feutre de fibre céramique.
Gazéifieur à résidus pétroliers
Texaco Residue Gasifier
Un garnissage différent de celui du schéma à suspension charbon-eau : brique de corindon en face de travail, puis brique à bulles d’alumine, brique isolante légère, bétons réfractaires et fibre réfractaire.
Reformeur secondaire
Refractories Conformation Scheme for Secondary Reformer
Le schéma le plus simple de la référence technique, constitué de bétons réfractaires, de brique de corindon et de bétons réfractaires isolants.
Réacteurs, fours à hydrogène et fours de craquage
La référence technique nomme sur ses fiches produits le réacteur de noir de carbone, le four de production d’hydrogène, le générateur de gaz, le four de craquage et le réacteur à moyenne fréquence.
Choix du réfractaire par équipement
Gazéifieur à suspension charbon-eau
6| Zone | Type de réfractaire | Produit RISING |
|---|---|---|
| Garnissage de travail, côté procédé | High Chrome Brick | |
| Garnissage de doublage | Chrome Corundum Brick | |
| Couche isolante | Alumina Bubble Brick | |
| Entre le garnissage en briques et la virole | Refractory Castables | Sur demande |
| Contre la virole | Ceramic Fiber Coating | Sur demande |
| Contre la virole (schéma à quatre injecteurs) | Ceramic Fiber Felt |
Gazéifieur à résidus pétroliers
5| Zone | Type de réfractaire | Produit RISING |
|---|---|---|
| Garnissage de travail, côté procédé | Corundum Brick (high purity, Al₂O₃ ≥ 99 %) | |
| Couche isolante | Alumina Bubble Brick | |
| Couche isolante | Light-weight Insulating Brick | |
| Entre le garnissage en briques et la virole | Refractory Castables | Sur demande |
| Contre la virole | Refractory Fiber |
Reformeur secondaire
3| Zone | Type de réfractaire | Produit RISING |
|---|---|---|
| Garnissage de travail | Corundum Brick | |
| Garnissage | Refractory Castables | Sur demande |
| Couche isolante | Refractory Insulating Castables |
Réacteurs, fours à hydrogène et fours de craquage
12| Zone | Type de réfractaire | Produit RISING |
|---|---|---|
| Garnissage de doublage ou de travail des gazéifieurs et des gazéifieurs sous pression à gaz de pétrole ; four de réaction chimique | Chrome Corundum Brick (Cr₂O₃ 5–30 %) | |
| Garnissage de travail et de doublage des fours de production d’hydrogène, des gazéifieurs et des réacteurs de noir de carbone ; garnissage isolant des réacteurs à moyenne fréquence | Alumina Bubble Brick | |
| Réacteur de noir de carbone et gazéifieur pétrochimique | Alumina Bubble Castable | |
| Fours de gazéification et générateurs de gaz ; garnissage d’isolation thermique des fours à noir de charbon | Mullite Light-weight Insulating Bricks | |
| Fours de gazéification et générateurs de gaz ; garnissage d’isolation thermique des fours à noir de charbon | Alumina Light-weight Insulating Bricks | |
| Couche isolante des gazéifieurs et des fours de craquage ; joints de dilatation | Ceramic Fiber Blanket and Board | |
| Couche de travail des fours de craquage | Ceramic Fiber Module | |
| Garnissage de travail à haute température | Corundum Mullite Bricks | |
| Garnissage de travail monolithique | Corundum Mullite Series Castable | Sur demande |
| Réacteur de noir de carbone | Chrome Corundum Castables | Sur demande |
| Isolation | Mullite Insulating Refractory Castables | Sur demande |
| Isolation | Light-weight Insulating Castables |
Les types de réfractaires sont listés tels qu’ils sont nommés dans les références techniques de RISING. Une ligne indique "Sur demande" lorsque le matériau n’a pas encore de page de catalogue.
Vue d’ensemble du garnissage
Matériaux réfractaires recommandés
12 produits associés
Briques réfractaires
Brique à haute teneur en chrome
Brique à haute teneur en oxyde de chrome, à excellente résistance à la corrosion, résistance élevée à la compression à froid, excellente résistance à l’usure et bonne résistance aux chocs thermiques, pour le contact avec le laitier de charbon et le verre fondu. Nuances GGZ-75 à GGZ-95.
Voir le produitNuancesGGZ-75 · GGZ-85 · GGZ-90 · GGZ-95
Briques réfractaires
Brique de chrome-corindon
Brique chrome-corindon à réfractarité élevée, résistance mécanique élevée, réfractarité sous charge élevée et excellente résistance aux chocs thermiques, résistante au laitier d’acier, au laitier de métaux non ferreux, au laitier de gazéification et aux bains de verre. Nuances GGZ-5 à GGZ-30.
Voir le produitNuancesGGZ-5 · GGZ-12 · GGZ-20 · GGZ-30
Matériaux d’isolation thermique
Brique à bulles d’alumine
Brique isolante à base de sphères creuses d’alumine, à température de service élevée et bonne isolation à haute température, en séries Al₂O₃ 99, 95 et 90 %, à trois nuances de densité chacune.
Voir le produitNuancesLQZ99-1.4 · LQZ99-1.6 · LQZ99-1.8 · LQZ95-1.4 · LQZ95-1.6 · LQZ95-1.8 · LQZ90-1.4 · LQZ90-1.6 · LQZ90-1.8
Produits en fibre céramique
Couverture en fibre céramique
Couverture en fibre céramique associant résistance au feu, isolation et maintien de la chaleur, à faible capacité thermique et faible conductivité thermique, en nuances standard, haute pureté, haute teneur en alumine et à zircone.
Voir le produitNuancesSTD · HP · HA · HZ
Briques réfractaires
Brique de corindon
Brique de corindon dense à réfractarité sous charge élevée et bonne stabilité chimique face aux laitiers acides et basiques, au métal et au verre fondu, en nuances GYZ-95 à GYZ-99A.
Voir le produitNuancesGYZ-99A · GYZ-99B · GYZ-98 · GYZ-95
Matériaux d’isolation thermique
Brique isolante de mullite
Brique isolante de mullite apte au contact direct de la flamme, associant faible masse, résistance mécanique élevée, faible conductivité thermique et bonne résistance aux chocs thermiques. Nuances JM23 à JM32.
Voir le produitNuancesJM23 · JM25 · JM26 · JM27 · JM28 · JM30 · JM32
Matériaux d’isolation thermique
Brique légère à haute teneur en alumine
Brique isolante à haute teneur en alumine, à température de service élevée, faible teneur en impuretés et bonne isolation thermique, en six nuances de densité de LG-0.5 à LG-1.2.
Voir le produitNuancesLG-1.2 · LG-1.0 · LG-0.8 · LG-0.7 · LG-0.6 · LG-0.5
Réfractaires monolithiques
Béton isolant léger
Béton isolant à faible densité, à faible conductivité thermique, excellente isolation thermique et mise en œuvre commode, réduisant les pertes thermiques du four et la masse du garnissage. Nuances LW0.6 à LW1.3.
Voir le produitNuancesLW0.6 · LW0.8 · LW1.0 · LW1.1 · LW1.3
Points techniques
- Le garnissage varie selon le type de gazéifieur
- La référence technique donne quatre schémas de constitution distincts. Le gazéifieur à suspension charbon-eau et le gazéifieur à résidus pétroliers ne partagent pas le même garnissage de travail : le premier est garni de brique à haute teneur en chrome, le second de brique de corindon de haute pureté. Aucun garnissage unique n’est présenté comme convenant à tous les fours chimiques.
- Où la brique à haute teneur en chrome est employée
- La référence technique indique que la brique à haute teneur en chrome sert de garnissage de travail aux gazéifieurs à suspension charbon-eau, aux gazéifieurs sous pression au coke de pétrole et aux autres dispositifs de fusion où la corrosion par les laitiers acides et alcalins est sévère.
- Où la brique de corindon de haute pureté est employée
- La référence technique indique que la brique de corindon de haute pureté est employée dans les gazéifieurs et les générateurs de gaz de l’industrie pétrochimique, dans les réacteurs de noir de carbone de l’industrie chimique et dans les garnissages de fours à haute température de l’industrie céramique.
Également fourni sur demande
Autres types de réfractaires employés dans ce secteur qui n’ont pas encore de page de catalogue. Chacun est fourni et chiffré sur demande.
- Refractory Castables as an unqualified lining layer in the gasifier and reformer schemes
- Ceramic Fiber Coating (陶瓷纤维涂料) against the gasifier shell
- Corundum Mullite Series Castable (RSCMC-72 / RSCMC-88)
- Chrome Corundum Castables (RS3C-5 / RS3C-12 / RS3C-20)
- Mullite Insulating Refractory Castables (RSIRC series)
- Ceramic Fiber Felt as a form distinct from blanket and board
