المواد الحرارية للحديد والصلب

تُستخدم المواد الحرارية في إنتاج الحديد والصلب في الفرن العالي، وسخّان الهواء الساخن، ودار الصبّ، وفرن الكوك في جانب صناعة الحديد؛ وفي مغرفة الحديد الساخن، والمحوّل، وفرن القوس الكهربائي، ومغرفة الصلب، والحوض الوسيط، وجهاز نزع الغازات RH، وفرن إعادة التسخين في جانب صناعة الصلب. ويختلف اختيار المادة بحسب منطقة التشغيل، ويشمل منتجات السيليكا، والألومينا العالية، والمغنيسيا، والمغنيسيا والكربون، والألومينا وكربيد السيليكون والكربون، وكربيد السيليكون، إلى جانب المواد الصبّية وخلطات الدكّ والمونة.

اطلب توصية فنية اختيار المواد الحرارية حسب المعدة

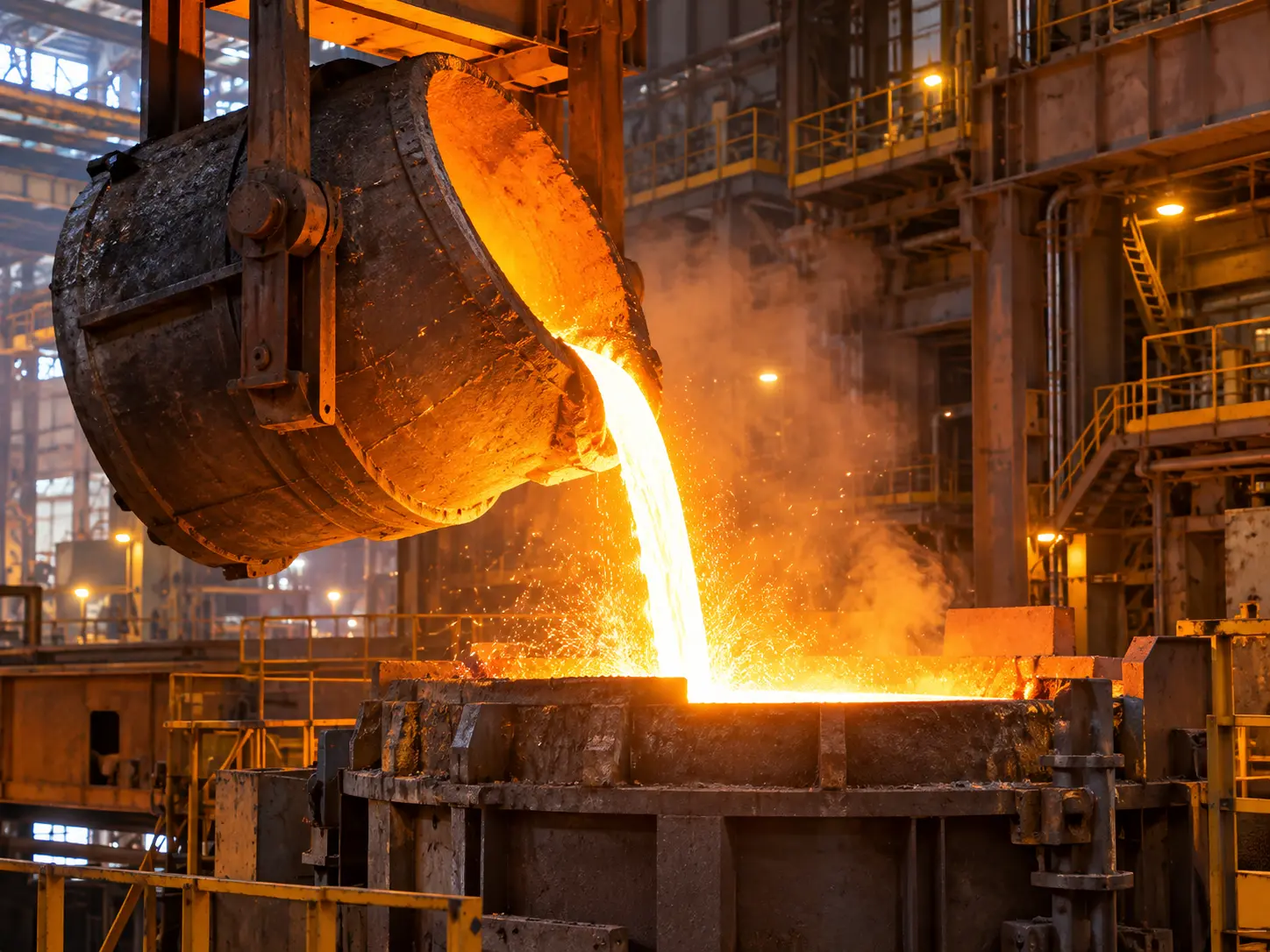

مغرفة صلب تصبّ معدنًا منصهرًا في وعاء فرن داخل مصنع للصلب

متطلبات المواد الحرارية — الحديد والصلب

تغطي المراجع الفنية لدى RISING لقطاع الصلب شطرَي المصنع المتكامل. فالمرجع الفني لصناعة الحديد يوثّق المواد الحرارية لجسم الفرن العالي، وسخّان الهواء الساخن، ودار الصبّ، وفرن الكوك بما فيه منشأة الإخماد الجاف للكوك. أما المرجع الفني لصناعة الصلب فيوثّق مغرفة الحديد الساخن ومغرفة الطوربيد، والمحوّل، وفرن القوس الكهربائي، ومغرفة الصلب، والحوض الوسيط، وجهاز نزع الغازات RH، وفرن AOD، وفرن إعادة التسخين.

والمرجعان منظَّمان على النسق نفسه: فهما يفصلان لكل معدة بين المواد الحرارية المشكّلة وغير المشكّلة، ويُسنِدان موادَّ مختلفة إلى مناطق مختلفة من الوعاء نفسه. فمخطط الفرن العالي يمتدّ من حلق الفرن نزولًا عبر الجذع والحوض والبطن والموقد والقاع؛ ورسوم المحوّل وفرن القوس الكهربائي والمغرفة يسمّي كلٌّ منها منطقة ارتطام أو بقعة ساخنة، وخط خبث، وتبطين عمل، وتبطينًا دائمًا، بدرجة مختلفة أمام كلٍّ منها.

ويعيد جدول الاختيار أدناه إنتاج تلك الإسنادات. والمصطلحات الحرارية مسرودة كما سُمّيت في المراجع. ويرتبط المصطلح بصفحة منتج حيثما طابقه منتج في الكتالوج؛ وإلا فهو مدرج ضمن الأنواع التي تُورَّد عند الطلب. ويُؤكَّد اختيار الدرجة لفرن بعينه في ضوء ظروف تشغيلك قبل تقديم عرض السعر.

أين تُستخدم المواد الحرارية

12 معدات ومناطق

الفرن العالي
Refractories conformation scheme for blast furnace
يقسّم مخطط المرجع الفني جسم الفرن إلى حلق الفرن، وجذع الفرن، وحوض الفرن، وبطن الفرن، وموقد الفرن، وقاع الفرن، ويُسنِد إلى كل موضع مادةً مشكّلة أو غير مشكّلة مختلفة.
سخّان الهواء الساخن
Hot Blast Furnace
يسرد المرجع الفني المواد الحرارية المشكّلة للسخّان منفصلةً عن غير المشكّلة، ويسمّي غرفة الاحتراق، والحشوة الشبكية للمستردّ، والقبة، وأنبوب الهواء المخلوط، والأنبوب الحلقي، والمجرى.
دار الصبّ ومجرى الحديد
Unshaped Refractories For Cast House
تشمل ثقب السحب، ومجرى الحديد الرئيسي، والكاشطة، ومجرى الحديد الفرعي، ومجرى الخبث، والميزاب الدوّار.
مغرفة الحديد الساخن ومغرفة الطوربيد
Refractory for Metal Ladle / Refractory for Torpedo Ladle
يسمّي رسم التبطين التبطينَ الدائم، وتبطين العزل، والقاع، والميزاب، وخط الخبث، ومنطقة الحديد الساخن.
المحوّل
Refractory for Converter
يسمّي رسم التبطين منطقةَ الارتطام، والتبطين الدائم، والقاع، والقلب العلوي، وثقب السحب، والبرميل الأسطواني، وسدادة التنفيس.
فرن القوس الكهربائي
Refractory for Electric Furnace
يسمّي رسم التبطين البقعةَ الساخنة، والجزء السفلي من الجدار، والتبطين الدائم، وخط الخبث، ومنطقة قائم الباب، والقاع.
مغرفة الصلب
Refractory for Ladle
يسمّي رسم التبطين تبطينَ العزل، والتبطين الدائم، والقاع، وخلطة حشو كتلة البئر، والبوابة المنزلقة، وخط الخبث، والجدار الجانبي، وكتلة فوهة المغرفة، وفوهتَي المغرفة العلوية والسفلية.
الحوض الوسيط
Refractory for Tundish
يشمل الطبقة الدائمة، وطبقة العمل، وعناصر التحكّم في التدفّق بالحوض الوسيط.
التحكّم في التدفّق للصبّ المستمر
منتجات وظيفية للتحكّم في التدفّق بين المغرفة والحوض الوسيط والقالب.
جهاز نزع الغازات RH
Refractory for RH Furnace
فرن إعادة التسخين
Refractory for Heating Furnace
فرن الكوك ووحدة الإخماد الجاف CDQ
Refractories for Coke Oven / Refractories Conformation Scheme for CDQ Oven
يقسّم مخطط CDQ المنشأة إلى غرفة التخزين الأولي، ومنطقة المنحدر، وغرفة التبريد، ومنطقة دخول الغاز والتفريغ، ويفصل بين طبقة العزل، والطبقة الدائمة، وطبقة العمل.

اختيار المواد الحرارية حسب المعدة

الفرن العالي

المنطقة	نوع المادة الحرارية	منتج RISING
حلق الفرن وأعلى الجذع	Fireclay High Strength Abrasion-resistant Castables	Wear-Resistant Refractory Castable — المادة الصبّية الحرارية المقاومة للبرى
الأجزاء العلوية من الفرن	Gunning Mix for Blast Furnace	Alumina Silicate Gunning Mix — خلطة الرشّ الألومينوسيليكاتية
جذع الفرن	Mullite Brick	عند الطلب
أسفل الجذع والبطن والحوض	Si₃N₄-SiC Brick / SiAlON-SiC Brick	Silicon Carbide Brick — طوب كربيد السيليكون
أسفل الجذع والبطن والحوض	SiAlON-corundum Brick	عند الطلب
لوح التبريد	Inset Brick of Cooling Stave (Si₃N₄ bonded SiC)	Silicon Carbide Brick — طوب كربيد السيليكون
طبقة تسوية لوح التبريد	SiC Ramming Mix	عند الطلب
الفوهة النافخة	Tuyere Combined Bricks / Si₃N₄-SiC Tuyere Tube	Silicon Carbide Brick — طوب كربيد السيليكون
الموقد والقاع	Carbon Brick / Micropore Carbon Brick / Carbon Block	عند الطلب
مفاصل الموقد والقاع	Carbon Ramming Mix / Carbon Injection Mix	عند الطلب
بناء الطوب الكربوني	Carbon Mortar	Refractory Mortar — المونة الحرارية
قاع الفرن	Fireclay Castables	عند الطلب

سخّان الهواء الساخن

المنطقة	نوع المادة الحرارية	منتج RISING
القبة وغرفة الاحتراق والحشوة الشبكية العلوية	Silicon Brick For Hot Blast Furnace	Silica Brick — طوب السيليكا
الحشوة الشبكية للمستردّ	High Alumina Checker Brick For Hot Blast Furnace	High Alumina Brick — الطوب عالي الألومينا
جدران السخّان والمُجدِّد	Low Creep Refractory Brick	عند الطلب
القسم السفلي من المُجدِّد	Low Creep Clay Brick	Low-Creep Clay Brick — الطوب الطيني منخفض الزحف
جدران السخّان	Sillimanite Brick	Sillimanite Brick — طوب السيليمانيت
جدران السخّان والفرن العالي	High Alumina Brick	High Alumina Brick — الطوب عالي الألومينا
جدران السخّان والفرن العالي	Fireclay Brick For Blast Furnace (dense grade)	Low-Porosity Clay Brick — الطوب الطيني منخفض المسامية
قاع السخّان والجزء السفلي من المحرقة والقاع	Dense Fireclay Castables	عند الطلب
المحرقة السيراميكية	Thermal Shock Resistant Castables	عند الطلب
بناء الطوب في السخّان كله	Alumina-Silica Refractory Mortar / High Alumina Refractory Mortar	Refractory Mortar — المونة الحرارية
غرفة الاحتراق وأنبوب الهواء المخلوط والأنبوب الحلقي	Insulating Spraying Mix of HBS	Alumina Silicate Gunning Mix — خلطة الرشّ الألومينوسيليكاتية
قوس سخّان الهواء الساخن	SiC Filler	عند الطلب
تبطين الجسم والقبة والمجرى	Acid Resistant Coating	عند الطلب

دار الصبّ ومجرى الحديد

المنطقة	نوع المادة الحرارية	منتج RISING
ثقب السحب	Water-free Taphole Mix	عند الطلب
مجرى الحديد الرئيسي، خط الخبث وخط الحديد	Castable for Main Runner (Al₂O₃-SiC-C)	Al₂O₃-SiC-C Castable — المادة الصبّية من الألومينا وكربيد السيليكون والكربون
الكاشطة	Castable for Skimmer	Al₂O₃-SiC-C Castable — المادة الصبّية من الألومينا وكربيد السيليكون والكربون
مجرى الحديد الفرعي	Castable for Iron Runner	Al₂O₃-SiC-C Castable — المادة الصبّية من الألومينا وكربيد السيليكون والكربون
مجرى الخبث	Castable for Slag Runner	Al₂O₃-SiC-C Castable — المادة الصبّية من الألومينا وكربيد السيليكون والكربون
الميزاب الدوّار	Castable for Swing Spout	Al₂O₃-SiC-C Castable — المادة الصبّية من الألومينا وكربيد السيليكون والكربون
حوض السحب في الأفران العالية الصغيرة والمتوسطة	Baking-free Ramming Mix for BF Trough	عند الطلب

مغرفة الحديد الساخن ومغرفة الطوربيد

المنطقة	نوع المادة الحرارية	منتج RISING
خط الخبث	Aluminum Silicon Carbide Carbon Brick for Slag Line	Al₂O₃-SiC-C Brick — طوب الألومينا وكربيد السيليكون والكربون
منطقة الحديد الساخن والقاع	Aluminum Silicon Carbide Carbon Brick for Hot Metal Area	Al₂O₃-SiC-C Brick — طوب الألومينا وكربيد السيليكون والكربون
التبطين الدائم	Pyrophyllite Brick for Permanent Lining / Clay Brick	عند الطلب
الميزاب والتبطين المونوليثي	Castable for Ladle (Al₂O₃-SiC)	Al₂O₃-SiC-C Castable — المادة الصبّية من الألومينا وكربيد السيليكون والكربون
تبطين العزل	Al-silicate Fiber Board	Ceramic Fiber Board — لوح ألياف السيراميك
تبطين العمل في مغرفة الطوربيد	Corundum-SiC-C Brick / Alumina-SiC-C Brick	Al₂O₃-SiC-C Brick — طوب الألومينا وكربيد السيليكون والكربون
تبطين العمل في مغرفة الطوربيد	Andalusite Brick	Andalusite Brick — طوب الأندلوسيت
الطبقة الدائمة في مغرفة الطوربيد	Permanent Layer Brick	عند الطلب

المحوّل

المنطقة	نوع المادة الحرارية	منتج RISING
منطقة الارتطام والقاع	Magnesia Carbon Brick MT-14A	Magnesia Carbon Brick — طوب المغنيسيا والكربون
القلب العلوي	Magnesia Carbon Brick MT-14B	Magnesia Carbon Brick — طوب المغنيسيا والكربون
ثقب السحب وسدادة التنفيس	Magnesia Carbon Brick MT-16A / MT-14A	Magnesia Carbon Brick — طوب المغنيسيا والكربون
البرميل الأسطواني	Magnesia Carbon Brick MT-18A / MT-16A	Magnesia Carbon Brick — طوب المغنيسيا والكربون
التبطين الدائم	Sintered Magnesia Brick	Magnesia Brick — طوب المغنيسيا

فرن القوس الكهربائي

المنطقة	نوع المادة الحرارية	منتج RISING
البقعة الساخنة وخط الخبث ومنطقة قائم الباب	Magnesia Carbon Brick MT-16A / MT-14A	Magnesia Carbon Brick — طوب المغنيسيا والكربون
الجزء السفلي من الجدار	Magnesia Carbon Brick MT-14B	Magnesia Carbon Brick — طوب المغنيسيا والكربون
التبطين الدائم	Sintered Magnesia Brick	Magnesia Brick — طوب المغنيسيا
القاع	Ramming Mix	Dry Ramming Mass — خلطة الدكّ الجافة
قطب القاع الموصِّل	MgO-C Electric Conductive Brick	عند الطلب
الإصلاح على الساخن	Gunning Castable	عند الطلب
أعمدة الأقطاب	Graphite Electrodes (RP / HP / UHP)	Graphite Electrode — قطب الجرافيت

مغرفة الصلب

المنطقة	نوع المادة الحرارية	منتج RISING
خط الخبث	Magnesia Carbon Brick / Magnesia Calcium Carbon Brick	Magnesia Carbon Brick — طوب المغنيسيا والكربون
الجدار الجانبي والقاع	Magnesite Carbon Brick	Magnesia Carbon Brick — طوب المغنيسيا والكربون
الجدار الجانبي والقاع	Aluminum Magnesia Carbon Brick	Alumina Magnesia Carbon Brick — طوب الألومينا والمغنيسيا والكربون
الجدار الجانبي والقاع	Magnesium Aluminum Carbon Brick	عند الطلب
تبطين العمل المونوليثي	Corundum Spinel Castable	Alumina Magnesia Castable — المادة الصبّية من الألومينا والمغنيسيا
التبطين الدائم	Sintered Magnesia Brick / High Alumina Brick	Magnesia Brick — طوب المغنيسيا High Alumina Brick — الطوب عالي الألومينا
تبطين العزل	Al-silicate Fiber Board / Ceramic Fiber Board	Ceramic Fiber Board — لوح ألياف السيراميك
تبطين العزل	Nano Thermal Insulation Board	عند الطلب
حشو كتلة البئر	Corundum Self-flowing Castable	عند الطلب
التنفيس	Porous Plug (chrome corundum)	عند الطلب
كتلة الجيب	Pocket Block (magnesia)	عند الطلب

الحوض الوسيط

المنطقة	نوع المادة الحرارية	منتج RISING
الطبقة الدائمة	Castable for Tundish Permanent Layer (mullite / alumina)	عند الطلب
طبقة العمل	Dry Ramming Material for Tundish (magnesia)	Dry Ramming Mass — خلطة الدكّ الجافة
طبقة العمل	Tundish Coating Mass	عند الطلب
عناصر التحكّم في التدفّق	Flow Stabilizer / Slag Dam / Impingement Plate	عند الطلب

التحكّم في التدفّق للصبّ المستمر

المنطقة	نوع المادة الحرارية	منتج RISING
البوابة المنزلقة للمغرفة	Slide Gate	Sliding Plate — اللوح المنزلق
من المغرفة إلى الحوض الوسيط	Ladle Shroud	Ladle Shroud — أنبوب حماية الصبّ
التحكّم في التدفّق بالحوض الوسيط	Monoblock Ladle Stopper	Monoblock Ladle Stopper — سدادة المغرفة أحادية الكتلة
من الحوض الوسيط إلى القالب	Submerged Entry Nozzle	Submerged Entry Nozzle (SEN) — فوهة الصبّ المغمورة
فوهة المغرفة	Nozzle / Ladle Upper Nozzle / Ladle Lower Nozzle	عند الطلب

جهاز نزع الغازات RH

المنطقة	نوع المادة الحرارية	منتج RISING
تبطين العمل	Fused Rebonded / Semi-rebonded / Directly Bonded Magnesia-Chrome Brick	Magnesia Chrome Brick — طوب المغنيسيا والكروم
التبطين الدائم	Sintered Magnesia Brick	Magnesia Brick — طوب المغنيسيا
الأنبوب الغاطس والأقسام المونوليثية	Corundum Spinel Castable	Alumina Magnesia Castable — المادة الصبّية من الألومينا والمغنيسيا
الأقسام المونوليثية	Corundum Self-flow Castable	عند الطلب

فرن إعادة التسخين

المنطقة	نوع المادة الحرارية	منتج RISING
تبطين العزل	Light Weight Mullite Brick	Mullite Insulation Brick — طوب الموليت العازل
التبطين عالي الحرارة	Alumina Bubble Brick	Alumina Bubble Brick — طوب فقاعات الألومينا
تبطين العمل	Low Cement Castable	Low & Ultra-Low Cement Castable — المادة الصبّية منخفضة وفائقة الانخفاض في الأسمنت
تبطين العمل	Mullite Castable / Corundum Mullite Self-flow Castable	عند الطلب
قضبان الانزلاق ومناطق البرى الشديدة	Chrome Corundum Brick	Chrome Corundum Brick — طوب الكروم والكوراندوم

فرن الكوك ووحدة الإخماد الجاف CDQ

المنطقة	نوع المادة الحرارية	منتج RISING
جدران التسخين في فرن الكوك	Silicon Brick	Silica Brick — طوب السيليكا
فرن الكوك	High Aluminum Brick	High Alumina Brick — الطوب عالي الألومينا
فرن الكوك	Non-expansion Brick	Fused Silica Brick — طوب السيليكا المنصهرة
إصلاح فرن الكوك	Fused Quartz Castable	Fused Silica Castable — المادة الصبّية من السيليكا المنصهرة
إصلاح فرن الكوك	Spray Repair Refractory	عند الطلب
غرفة التخزين الأولي ومنطقة المنحدر في CDQ	Mullite-SiC Brick	Silicon Carbide Mullite Brick — طوب موليت كربيد السيليكون
مناطق البرى الشديدة في CDQ	Si₃N₄-SiC Brick	Silicon Carbide Brick — طوب كربيد السيليكون
غرفة التبريد والجدار الساند في CDQ	Mullite Brick (Grade A / Grade B)	عند الطلب
بناء CDQ	Clay Mortar / Mullite Mortar / SiC Mortar / Insulation Mortar	Refractory Mortar — المونة الحرارية

تُدرَج أنواع المواد الحرارية بالأسماء الواردة في المراجع الفنية لدى RISING. ويُكتب في الصف "عند الطلب" حين لا تكون للمادة صفحة في الكتالوج بعد.

نظرة عامة على منظومة التبطين

مناطق الفرن العاليالتسلسل الرأسي لمناطق جسم الفرن كما يسمّيها المخطط المرجعي، من الأعلى إلى الأسفل. الرسم ليس بمقياس رسم وليس رسمًا مقطعيًا.المستندات المرجعية: مرجع RISING الفني للمواد الحرارية في صناعة الحديد والصلب

المواد الحرارية الموصى بها

31 منتجًا مرتبطًا

عرض جميع منتجات هذا القطاع

اعتبارات فنية

المشكّلة وغير المشكّلة مسرودتان منفصلتين: يفصل كلا المرجعين الفنيين المواد الحرارية المشكّلة عن غير المشكّلة لكل معدة، ويحمل قسما الفرن العالي وسخّان الهواء الساخن قائمتَيهما الخاصتين من المشكّلة وغير المشكّلة. ولذلك تسمّي مواصفة التبطين الطوبَ والمواد المونوليثية للوعاء نفسه.
الدرجات تتغيّر داخل الوعاء الواحد: تُسنِد رسوم المحوّل وفرن القوس الكهربائي والمغرفة درجاتٍ مختلفة من طوب المغنيسيا والكربون إلى منطقة الارتطام، وخط الخبث، والبرميل، والتبطين الدائم في الوعاء نفسه. ولا يعرض المرجع الفني درجة واحدة لوعاء بأكمله.
المعدات التي يغطيها مرجع صناعة الحديد: يغطي المرجع الفني لصناعة الحديد جسم الفرن العالي، وسخّان الهواء الساخن، ودار الصبّ، وفرن الكوك، ومنشأة الإخماد الجاف للكوك. ويفصل قسم CDQ فيه بين طبقة عزل، وطبقة دائمة، وطبقة عمل، ويسمّي مادةً مختلفة لطبقة العمل في كل منطقة من المنشأة.
المعدات التي يغطيها مرجع صناعة الصلب: يغطي المرجع الفني لصناعة الصلب ثقب سحب الفرن العالي ومجاريه، ومغرفة الحديد الساخن، ومغرفة الطوربيد، والمحوّل، ومغرفة الصلب، وفرن القوس الكهربائي، والحوض الوسيط، وفرن RH، وفرن AOD، وفرن التسخين، إضافةً إلى أفران التردد المتوسط وأفران الحثّ وأفران الكوبولا للسباكة.

مصطلحات مرجعية بلا صفحة في الكتالوج

ترد هذه المواد في المستندات المرجعية لهذا القطاع ولا توجد لها صفحة منتج في الكتالوج حتى الآن. تُسعَّر عند الطلب.

Mullite Brick and Re-sintered Fused Mullite Brick (blast furnace stack, CDQ cooling room)
SiAlON Bonded Corundum Brick (blast furnace bosh and belly, COREX ceramic cup)
Carbon Brick, Micropore Carbon Brick, Super Microporous Carbon Brick, Graphite Brick, Semi-graphite Carbon Brick and Carbon Block (blast furnace hearth and bottom)
Carbonaceous Ramming Mix, Carbon Injection Mix, SiC Ramming Mix, Corundum Ramming Mix and Water-free Injection Mix
Refractory Cushion Mortar, Water-free Refractory Mortar and Filler for Cooling Stave Joints
Self-flowing Castables (high alumina) and Fireclay Castables for the blast furnace
Dense Fireclay Castables and Thermal Shock Resistant Castables for the hot blast stove
Low Creep Refractory Brick (high alumina DRL series) for the hot blast stove
SiC Filler and Acid Resistant Coating for the hot blast stove
Water-free Taphole Mix and Baking-free Ramming Mix for BF Trough
Pyrophyllite Brick for Permanent Lining
Magnesium Aluminum Carbon Brick and Magnesia Calcium Carbon Brick
MgO-C Electric Conductive Brick and EAF Gunning Castable
Corundum Self-flowing Castable, Porous Plug and Pocket Block for the steel ladle
Tundish Coating Mass, Flow Stabilizer, Slag Dam and Impingement Plate
Ladle Upper Nozzle, Ladle Lower Nozzle and Ladle Nozzle Block
Magnesia-Calcium Brick for the AOD furnace
Nano Thermal Insulation Board and nano-porous ladle backing insulation
Cordierite-Mullite Brick, Clay Insulation Brick and Mullite-Silicon Carbide Castable for the coke oven
